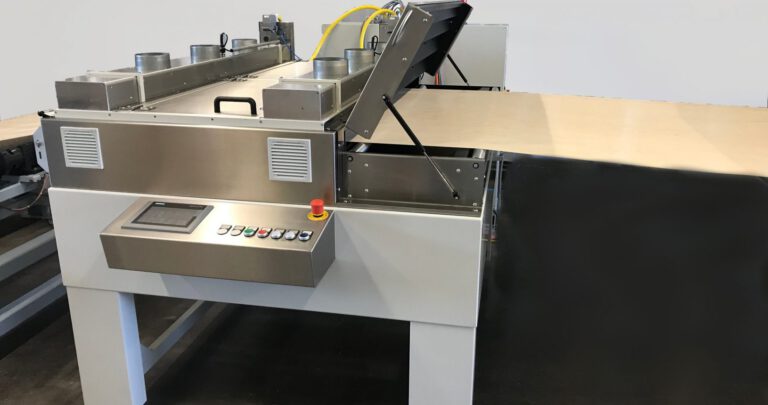

UV-Lackieranlage
Schnelles Lackieren und perfekte Oberfläche
Das Lackiersystem zur Lackierung von Papier, Folien- und Furnierrollen.
UV Walzen Lackiermaschine für einseitigen Auftrag von flüssigen UV härtenden Lacken auf die Furnieroberfläche und Papiere gewährleistet eine saubere Oberflächen Lackierung. Durch die speziell angefertigte Beschichtungseinheit mit separat stufenlos einstellbaren Motoren, für Walzenauftrag und Dosierwalze ist jegliche Auftragsgeschwindigkeit und Materialmenge für Ihr Produkt möglich.
- Auffang- und Abtropfwanne für einfache Reinigung als Schublade ausgebildet.
- Schonende Lack-Zirkulation mit Pneumatik-Pumpe.
- Durch Benutzung hoch moderner Steuerung von SIEMENS mit Touch Panel, S7 SPS und Profibus Anknüpfung führen zu unbeschränkten Möglichkeiten in der Automatisierung.
- best lackierte Oberflächen auch bei kurzem Transportstop durch automatisches Absenken des Material.
- UV Trocknung stufenlos automatisch leistungsoptimiert mit der Auftragsgeschwindigkeit für immer gleiche Trocknungsergebnisse.
- schnelle Anbindung an die HotCoating® – Anlage
- optional mit Hochglanz oder Supermatt
Produktvarianten je nach Einsatzanforderung
UV 400 Top Coat
- Furnierdicken: 0,5 – 1,0 mm
- Papierdicke: ca. 50 – 200 g/m²
- Materialbreite: min. 60 mm / max. 400 mm
- Arbeitsgeschwindogkeit: max. 50 m/min
- Produktion Rollen: ja
- Touchpanel: ja
- Arbeitshöhe: 900 mm
- Betriebsspannung: 400 V / 50 Hz / 3 Ph
- Gesamtleistung: 29 kW
- Druckluftverbrauch NL/min: 50-60
- Pneumatischer Anschluß: Ø 9 mm, 7-10 bar
- Aufstellmaß: 13340 mm / 3560 mm
- Gewicht: 3300 kg
UV 700 Top Coat
- Furnierdicken: 0,5 – 1,0 mm
- Papierdicke: ca. 50 – 200 g/m²
- Materialbreite: min. 150 mm / max. 700 mm
- Arbeitsgeschwindogkeit: max. 50 m/min
- Produktion Rollen: ja
- Touchpanel: ja
- Arbeitshöhe: 900 mm
- Betriebsspannung: 400 V / 50 Hz / 3 Ph
- Gesamtleistung: 29 kW
- Druckluftverbrauch NL/min: 50-60
- Pneumatischer Anschluß: Ø 9 mm, 7-10 bar
- Aufstellmaß: 13340 mm / 4000 mm
- Gewicht: 3800 kg
UV 1600 Top Coat
- Furnierdicken: 0,5 – 1,0 mm
- Papierdicke: ca. 50 – 200 g/m²
- Materialbreite: min. 800 mm / max. 1600 mm
- Arbeitsgeschwindogkeit: max. 50 m/min
- Produktion Rollen: ja
- Touchpanel: ja
- Arbeitshöhe: 900 mm
- Betriebsspannung: 400 V / 50 Hz / 3 Ph
- Gesamtleistung: 29 kW
- Druckluftverbrauch NL/min: 50-60
- Pneumatischer Anschluß: Ø 9 mm, 7-10 bar
- Gewicht: 4500 kg
Produktvarianten im Vergleich
| UV 400 Top Coat | UV 700 Top Coat | UV 1600 Top Coat | |
|---|---|---|---|
| Furnierdicken | 0,5 - 1,0 mm | 0,5 - 1,0 mm | 0,5 - 1,0 mm |
| Papierdicke | ca. 50 - 200 g/m² | ca. 50 - 200 g/m² | ca. 50 - 200 g/m² |
| Materialbreite | min. 60 mm / max. 400 mm | min. 150 mm / max. 700 mm | min. 800 mm / max. 1600 mm |
| Arbeitsgeschwindigkeit | max. 50 m/min | max. 50 m/min | max. 50 m/min |
| Produktion Rollen |  | | |
| Touchpanel | | | |
| Arbeitshöhe | 900 mm | 900 mm | 900 mm |
| Betriebsspannung | 400 V / 50 Hz / 3 Ph | 400 V / 50 Hz / 3 Ph | 400 V / 50 Hz / 3 Ph |
| Gesamtleistung | 29 kW | 29 kW | 29 kW |
| Druckluftverbrauch | 50-60 NL/min | 50-60 NL/min | 50-60 NL/min |
| Pneumatischer Anschluß | Ø 9 mm, 7-10 bar | Ø 9 mm, 7-10 bar | Ø 9 mm, 7-10 bar |
| Aufstellmaß | 13340 mm / 3560 mm | 13340 mm / 4000 mm | k. A. |
| Gewicht | 3300 kg | 3800 kg | 4500 kg |
